ITH – momentdragare & hydrauliska verktyg
Momentdragare, bultsträckare och fästelement från ITH, för bultförband där åtdragningen behöver vara exakt och gå att dokumentera.
Ett bultförband håller så länge det är åtdraget till rätt värde. Blir bulten för löst eller för hårt åtdragen blir förbandet otillförlitligt, och i tunga konstruktioner märks det först när något går sönder. ITH Bolting Technology bygger verktygen som gör åtdragningen förutsägbar: momentdragare som vrider till ett förinställt moment, och bultsträckare som förspänner bulten axiellt, friktionsfritt och utan vridning. Pegol erbjuder hela sortimentet, från enskilda verktyg till system där varje åtdragning registreras. Verktygen tillverkas i ITH:s egen fabrik i Meschede i Tyskland, med certifierat och spårbart ingångsmaterial.
Sortimentet omfattar momentdragare, mutterdragare, bultsträckare, fästelement, pumpar och slangar, samt utbildningar och hyrverktyg.
Vilket verktyg som passar avgörs av förbandet: dimension, hur åtkomsten ser ut och vilka krav som ställs på dokumentation. Berätta hur ert förband ser ut, så går vi igenom alternativen tillsammans med ITH.
Sortiment

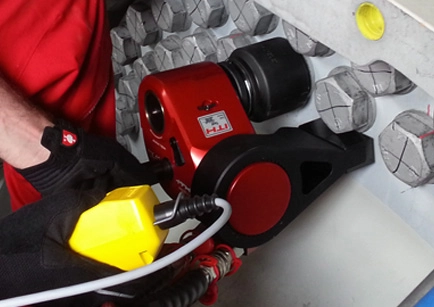

Momentdragare
ITH:s hydrauliska och elektriska momentdragare drar åt förbandet till ett förinställt moment. Typerna skiljer sig framför allt i hur de kommer åt: CX och DKS är radiellt kompakta för trånga utrymmen, D-Flex finns för olika nyckelvidder och med mindre huvudradier, och DRS klarar sig med en enda slang och har en reaktionsarm som kan ställas i 360 grader.
- Förinställbart moment
- Typ CX, D-Flex, DRS och DKS
Hydrauliska verktyg
Utöver momentdragarna omfattar sortimentet mutterdragare för åtdragning och lossning. De finns batteridrivna (ADS 4), elektriska (EDS), tryckluftsdrivna (PDS) och manuella (MDS). De batteridrivna och elektriska modellerna anges av ITH till ±4 procents noggrannhet på slutvärdet, och den manuella har ett brytstift som förhindrar överbelastning.
- Batteridrivet, elektriskt, tryckluftsdrivet eller manuellt
- ±4 procent på slutvärdet för ADS 4 och EDS
- Brytstift mot överbelastning på manuella MDS
Bultsträckare
Bultsträckare förspänner bulten genom att sträcka den axiellt i stället för att vrida den. Åtdragningen blir friktionsfri och vridningsfri, vilket ger en jämnare fördelning i förbandet. Typ SES täcker M16 till M110 som standard och är konstruerad för bultkvalitet 8.8. Typ MS är smal för radiellt trånga lägen, ES är kort för axiellt trånga och har brottlastskydd och cykelräknare, och ESH har ihålig kolv för långa gänguppstick.
- Friktionsfri och vridningsfri sträckning
- SES: M16 till M110 som standard
- Typ ES, MS, SES, ESH och ESX
Fästelement
Bultar, muttrar och brickor från ITH i olika utföranden, utformade för att ge rätt restspänning i förbandet. Fästelementet är en del av samma system som verktyget, inte en detalj som väljs sist.
- Bultar, muttrar och brickor
- Utformade för rätt restspänning
Pumpar & slangar
Hydraulslangar och pumpar för både sträckande och vridande verktyg. Serierna Hydro-MAX, Micro-MAX och Eco-MAX är eldrivna, där Micro-MAX är den lätta och kompakta för trånga utrymmen och Eco-MAX är avsedd för byggarbetsplatser. Aero-MAX drivs med tryckluft för lägen där el inte är ett alternativ.
- Eldrivna Hydro-MAX, Micro-MAX och Eco-MAX
- Tryckluftsdrivna Aero-MAX
ITH utbildningar & certifikat
Utbildnings- och certifikatprogram via ITH, som ger användarna den kunskap som krävs för att använda och underhålla verktygen på rätt sätt. Ett verktyg som hanteras fel ger inte det moment det är inställt på.
- Kompetensutveckling och certifiering
- Säker och korrekt användning
- Fördjupad produktkunskap
ITH hyrverktyg
För tillfälliga projekt och enstaka applikationer finns momentverktyg och tillbehör att hyra via ITH, som alternativ till inköp.
- Alternativ till inköp
- För tillfälliga projekt
Tekniska egenskaper
| Åtdragningsmetod | Vridande med momentdragare och mutterdragare, eller sträckande med bultsträckare. Sträckningen sker friktionsfritt och vridningsfritt. |
|---|---|
| Noggrannhet, mutterdragare | ±4 procent på slutvärdet för typ ADS 4 och typ EDS. |
| Varvtal, ADS 4 | Upp till 35 varv per minut. |
| Gängområde, bultsträckare typ SES | M16 till M110 som standard. |
| Bultkvalitet, typ SES | Konstruerad för bultkvalitet 8.8. |
| Drivning, mutterdragare | Batteridrivet (ADS 4), elektriskt (EDS), tryckluftsdrivet (PDS) och manuellt (MDS). |
| Drivning, pumpar | Eldrivna serierna Hydro-MAX, Micro-MAX och Eco-MAX, samt tryckluftsdrivna Aero-MAX. |
| Dokumenterad åtdragning | Tryck, förspänning och moment registreras och utvärderas i realtid via ITH Cloud. |
| Automatiserad åtdragning | Systemet PD ALPHA utför åtdragningen utan handpåläggning enligt VDI 2862. |
| Tillverkning | ITH:s egen fabrik i Meschede i Tyskland. Certifierat och spårbart ingångsmaterial. |
Verktyget väljs efter förbandets dimension, hur åtkomsten ser ut och om åtdragningen behöver dokumenteras, inte efter ett enskilt värde i tabellen. Typbeteckningarna är ITH:s egna. Kompletta moment- och kraftområden per typ tar vi fram tillsammans med ITH när applikationen är känd.
Branscher där produkten används
Eftermarknad för produkten
ITH driver utbildnings- och certifikatprogram som ger användarna kompetens att använda och underhålla verktygen, och de förmedlas via Pegol. För tillfälliga projekt finns hyrverktyg som alternativ till inköp. Själva åtdragningen går också att följa upp: tryck, förspänning och moment registreras och utvärderas i realtid via ITH Cloud, vilket gör att ett förband kan granskas långt efter att det monterades.
Läs mer om vår eftermarknadVanliga frågor
Vad är en momentdragare?
En momentdragare är ett verktyg som används för att se till att bult och mutter dras åt med exakt moment.
Varför är rätt åtdragningsmoment viktigt?
För att undvika att bult och mutter blir för löst eller för hårt åtdragen. Det kan göra bultförbandet otillförlitligt. ITH:s verktyg kan förinställas för det moment som krävs.
Vad är skillnaden på en hydraulisk och en batteridriven momentdragare?
Hydrauliska momentdragare genererar kraft genom att trycksatt hydraulvätska leds genom en pump, och lämpar sig särskilt för mycket stora moment. Batteridrivna momentdragare använder en elmotor och är kända för sin precision, snabbhet och användarvänlighet.
Vad är skillnaden mellan att dra åt med moment och att sträcka bulten?
Vid momentåtdragning vrids muttern, och en del av kraften går åt till friktion i gängor och anliggningsytor. En bultsträckare drar i stället bulten axiellt, friktionsfritt och utan vridning, vilket ger en jämnare fördelning i förbandet.
Går det att dokumentera hur ett förband har dragits åt?
Ja. Med ITH:s Smart Tools registreras tryck, förspänning och moment och utvärderas i realtid via ITH Cloud, så att värdena finns kvar för uppföljning.
